一、研究背景及意義

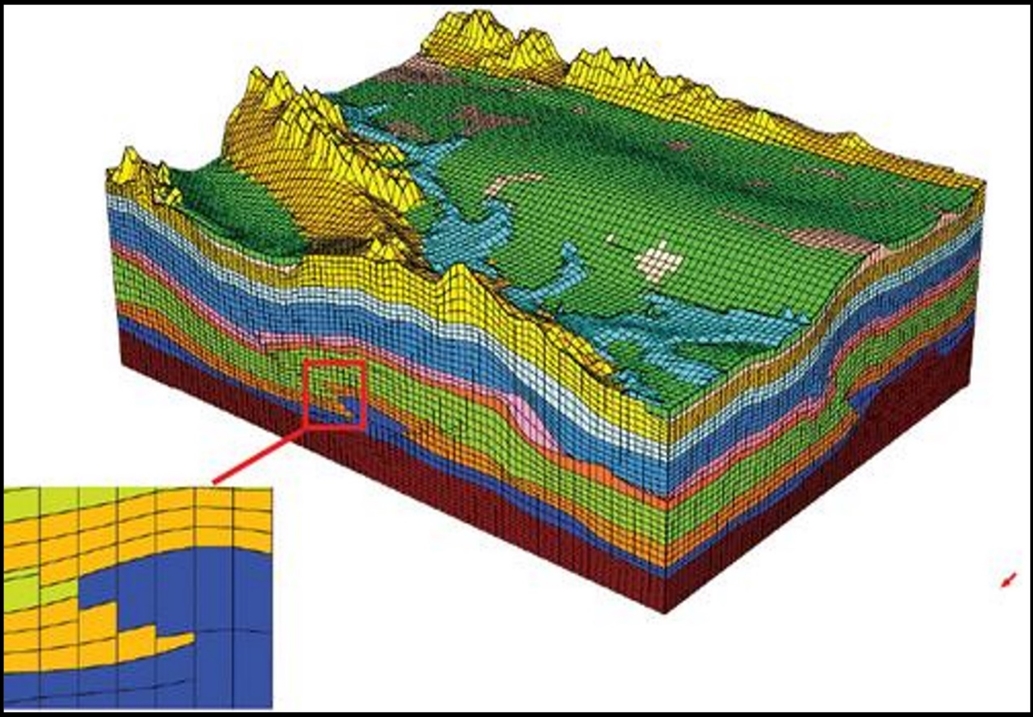

     水文地質工作者通過將復雜的多孔含水結構刻畫為相對簡單又不失地質特性的模型，從而服務于地下水管理和研究，該過程稱之為水文地質結構模擬。水文地質結構模型刻畫的主要目的之一是反映含水介質的滲透性能。因此，水文地質結構模型是地下水流模型的基礎，水文地質結構的精細化程度對地下水?dāng)?shù)值模擬至關重要。

     目前大多數地下水模擬方法是采用確定性模型，確定性模型的主要特征是參數分區的賦值是定值。但在實際情況中，含水介質在某一研究尺度上可能具有強烈的非均質特征，確定性模型無法反映真實的水流運動狀況。譬如，沉積情況較復雜的湖積環境以及裂隙、孔洞廣泛發育的巖溶地區等，即使經過詳細的水文地質調查，也很難將含水介質進行準確地分區。在油氣藏地質領域，研究者們利用有限的鉆孔資料得到未知點的地質概率分布，并進行多次等概率模擬，從而實現水文地質巖相隨機模擬并進行不確定性分析，使得油藏地質結構更加逼真和細致。但由于鉆孔資料的缺少以及研究尺度的不同，對于水文地質結構的隨機模擬，相關研究還比較少見。

     水文地質結構模擬是一項復雜的任務，需要地質勘察、建模理論和軟件、多源數據融合、參數提取等幾個方面來入手這項工作，本文對以上幾個方面的國內外技術前沿進行梳理和總結。

    二、最新研究進展

　　1、水文地質結構勘察方法和手段

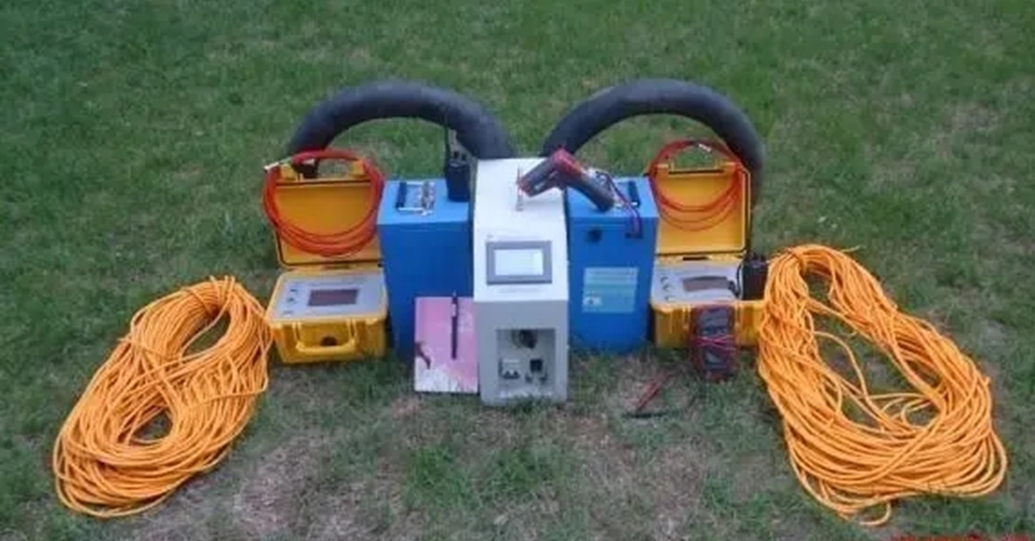

　　鉆探法目前仍是最直觀和最具可信度的地質勘探手段，但鉆探法通常會耗費大量人力、物力和財力。因此，地質工作者們通常會輔以地球物理勘探的手段進行水文地質調查。目前常見的水文地質物探方法主要有電法勘探、磁法勘探、地震勘探和聲納法等，其中電磁法勘探廣泛應用于水文地質勘察，電法和磁法勘探技術有許多分支，主要包括自然電位法、高密度電阻率法、激發極化法、大地電磁法、瞬變電磁法和磁共振技術等。近年來研究者們更傾向于使用綜合物探方法確定水文地質結構，如大地電磁法（MT）與地面核磁共振方法（SNMR）、地質雷達、三維電阻率層析和地震勘探等技術的聯用，實現了含水層的精細刻畫。

 2、水文地質結構建模理論和軟件

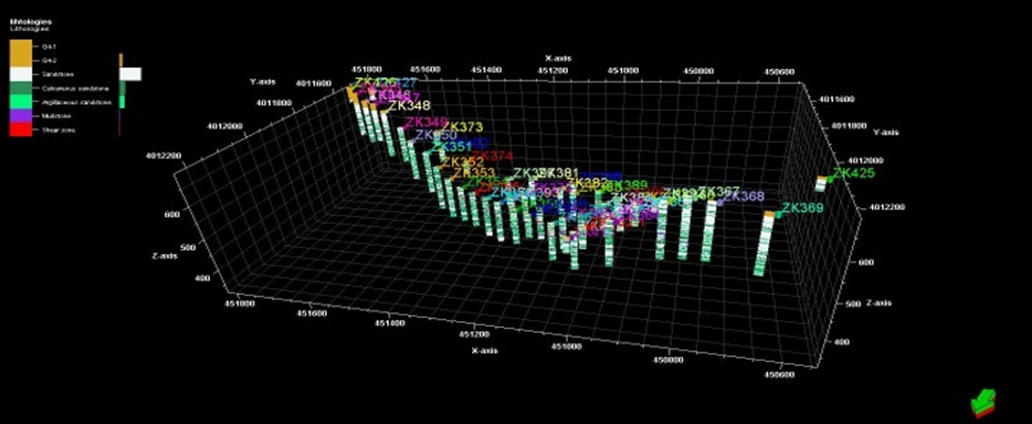

　　由于水文地質結構的不確定性，地質工作者需要根據經驗、地質規律和有限的地質信息預測未知區域的地質屬性。無論是含水層的邊界、巖性還是地質構造都需要借助一定的數學方法來預測和模擬。

　　同許多三維地質建模的基本理論一樣，基于地質統計學的各種克里金插值方法是解決水文地質結構空間變異性的常用途徑。一般的地質統計建模屬于確定性建模，另一種方法稱之為隨機模擬。隨機模擬并不一定能在未知點取得完美的預測效果，但利用隨機數學建模再現目標屬性的概率分布，便于地質工作者進行空間變異分析，是隨機模擬的最大優勢。

　　3、水文地質結構建模的多源數據融合技術

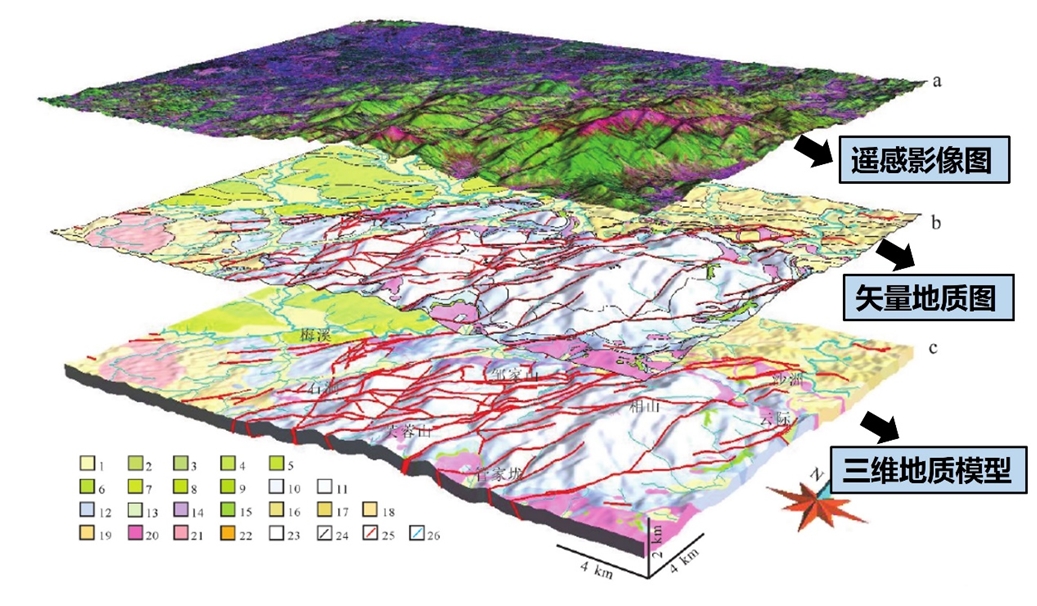

　　對于水文地質結構的勘察和建模，勘察資料通常是廣泛的，不限于鉆孔、地質圖和物探等手段，遙感、攝影測量、激光掃描、地質地貌圖、水文地質剖面圖等。因此，多源數據融合是提高模型準確性的必然趨勢。

　　三維地質建模方法按建模數據源的類型不同可以分為基于鉆孔、基于地質剖面、基于地表測繪數據、基于各類地質圖和基于多源數據等建模方法。基于地質剖面的建模方法適用于復雜地質體模型的構建，該方法應用廣泛，技術方法成熟，是現今主要采用的建模方法之一。運用野外地質圖等數據也可構建淺地表三維地質模型，包括將地質圖切制剖面構建三維地質模型、根據野外地質填圖路線PRB (Point-Routing-Boundary)數據繪制路線剖面后構建三維地質模型或運用PRB數據直接構建三維地質模型等方法。

    三、 研究趨勢展望

　  綜上所述，水文地質結構模擬是一項復雜而艱巨的任務，在過去的一段時間里，在模擬技術的各個方面均有顯著進展，但目前還沒有形成系統的水文地質結構模擬方法技術體系。目前各種水文地質物探方法在難以區分的復雜巖性（如砂泥巖互層）和土壤類型的鑒別方面仍有一定天然不足。由于數據之間的融合難度大，數據格式統一方法沒有標準，工作流程還不夠清晰，目前沒有形成較為完整的多源數據融合的方法體系。對于水文地質結構的隨機模擬，相關研究還比較少見。因此，當前水文地質結構模擬的技術趨勢是開發具有多源數據融合功能和隨機模擬模塊，且具有水文地質工程和科研等特定需求（如隧道涌水、灌漿工程、地下水資源、土壤和地下水污染防治等）的水文地質建模系統。

 黃河勘測規劃設計研究院有限公司開發的三維地質建模軟件，已經廣泛應用于各類巖土工程中。水文地質結構的精細化模擬技術將助力公司在數字工程勘察領域取得新的科技突破，為相關工程提供科技支撐。
